灰渣污泥干燥机
案例描述:需要烘干的物料经输送机送至干燥机上部网带,物料在干燥设备内通过传动电机及输送网带的作用,自动运行,物料依次由第一层网带落至第二层/第三层网带,在落料过程中,物料发生翻动,受热面发生变化,干燥更均匀。湿料从进料端进入干燥机,在设备内完成干燥,干料从出料端自动排出。
咨询热线:139 2103 3123
案例详细

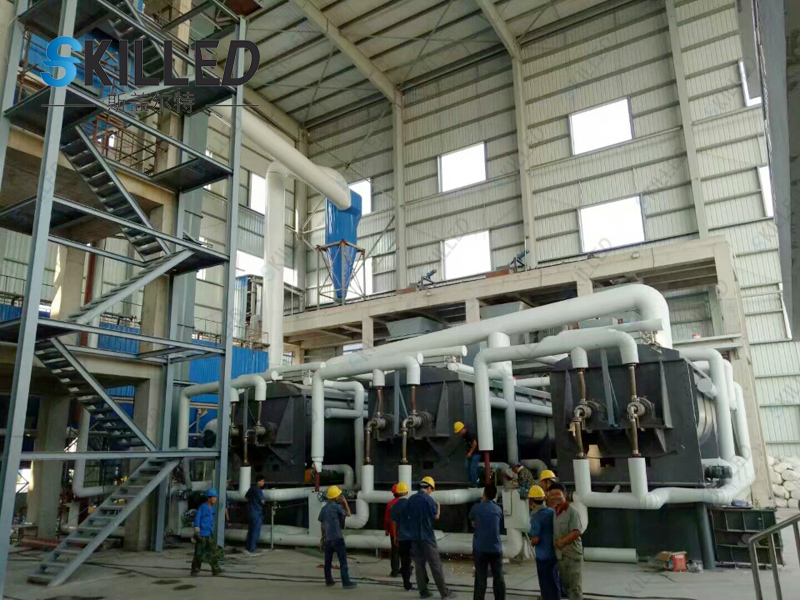

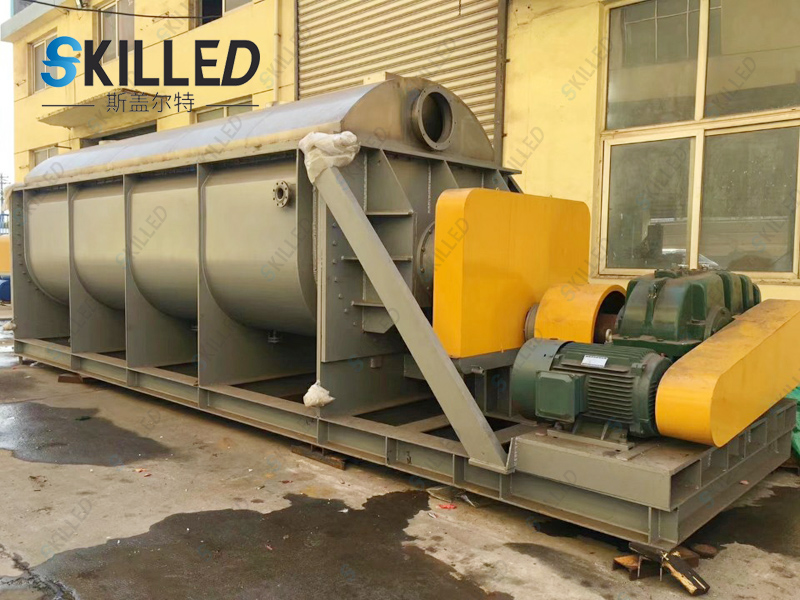

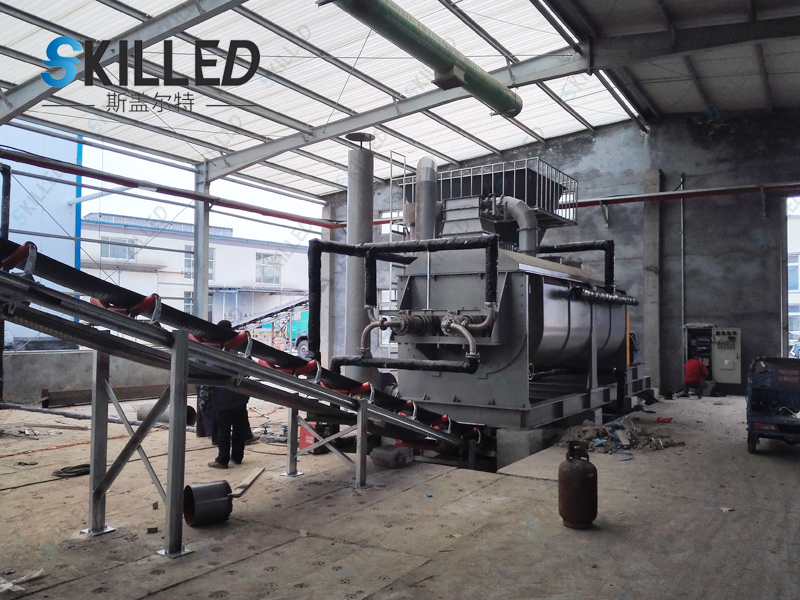

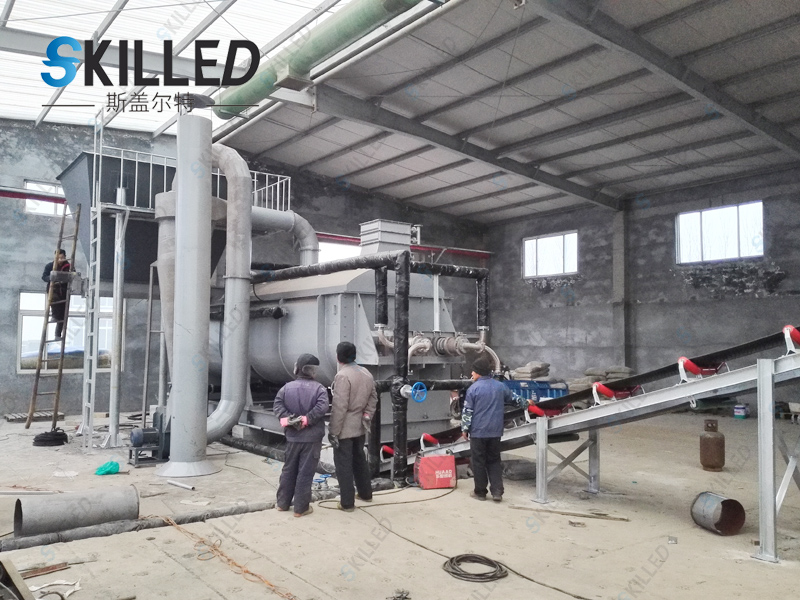

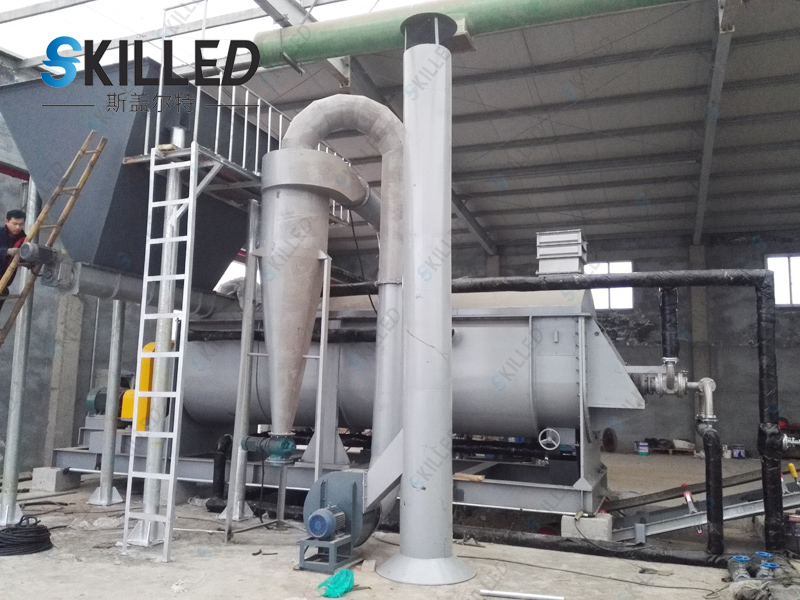

图片集锦
产品概述

该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能。


工作原理

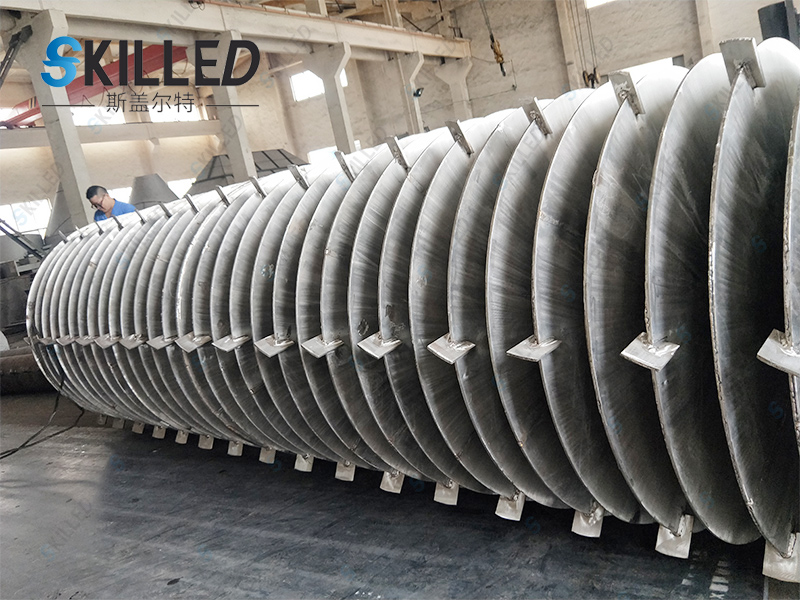

 空心轴上密集排列着楔型中空浆叶,热介质经空心轴流经浆叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄而充分发挥作用。
 传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证好的传热效果。

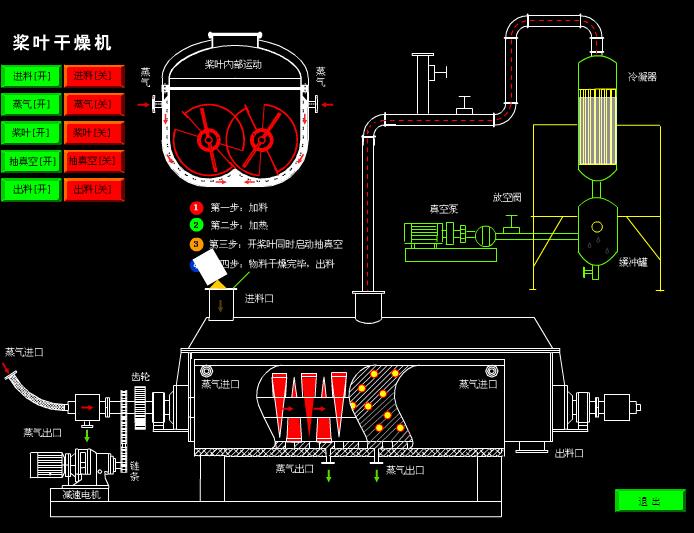

工艺流程



应用行业

 石化行业:聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、聚丙烯、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚脂、聚甲醛、苯乙烯—丙烯腈共聚、乙烯—丙烯共聚。
 环保行业:污泥、电镀下水污泥、锅炉烟灰、糖厂废渣、制药厂废渣、味精厂废渣、煤灰。
 饲料行业:酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥 。
 食品行业:淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。
 化工行业:纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、硫酸钙、硝酸钙、碳酸镁、氰化钠、氧化氟化钠、氢氧化铝、硫酸钡、碳酸钙、分子筛、染料、皂素。

产品特点

 传热面积大,结构紧凑,占地面积小。
 热能利用率高,能耗低,装料量可达筒体体积的70~80%,由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,蒸发1kg水仅需1.2kg水蒸气。
 楔形桨叶具有自净能力,可提高桨叶传热作用。
 物料适用性广,使用不同热介质,即可处理热敏物料,又可处理需高温干燥的物料。常用介质有:水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作,可在很多领域应用。
 操作稳定,产品干燥均匀。由于楔形桨叶特殊的膨胀搅拌作用,使物料充分与传热面接触,使得在轴向区间物料的温度,湿度,混合梯度很小,保证了工艺的稳定性。
 操作费用低,该设备正常操作仅需1人,低速搅拌及合理的结构。磨损量小,维修费用很低。

技术参数

设备型号

干燥面积(m²)

干燥强度(Water.kg/D)

电机功率(kw)

有效容积(m³)

设备尺寸L×W×D(mm)

主轴转速(r.p.m.)

SKJY-5

5

50~140

3

0.08

3700×600×980

10~30

SKJY-10

10

100~280

4

0.40

3800×800×1200

SKJY-18

18

180~504

7.5

1.09

4000×1200×1600

SKJY-29

29

290~812

11

1.85

5600×1500×1800

SKJY-36

36

360~1008

30

2.42

6000×1500×1800

SKJY-41

41

410~1148

37

2.80

6000×1600×1800

SKJY-50

50

500~1400

45

3.57

6200×1700×2300

SKJY-87

87

870~2436

55

7.39

6700×2400×2600

SKJY-128

128

1280~3584

90

12.0

7500×3300×2700

SKJY-256

256

2560~7168

180

28.4

9100×3700×3300
