SKLQ系列冷却喷雾造粒机
产品描述:冷却喷雾造粒装置是实用性及针对性很强的产品,是我公司为低熔点物料的冷却造粒“量体裁衣”精心设计的设备。
咨询热线:139 2103 3123
产品详细

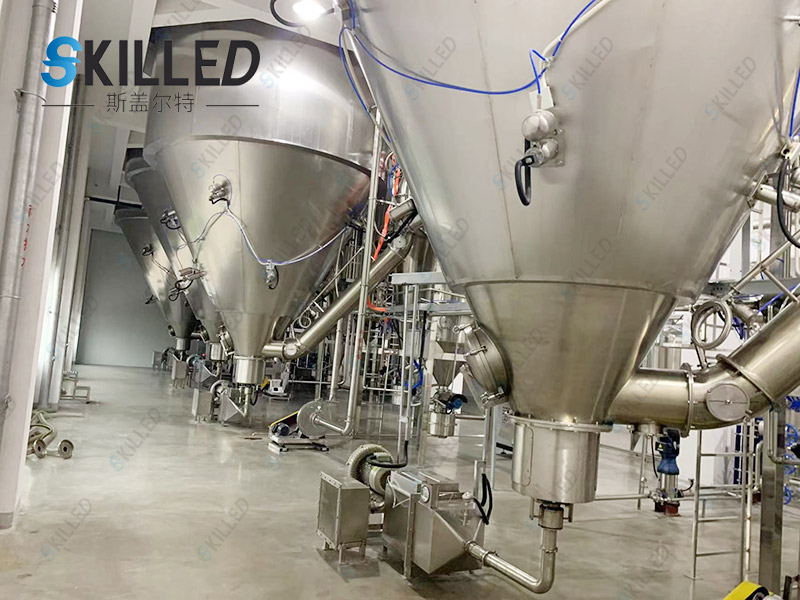

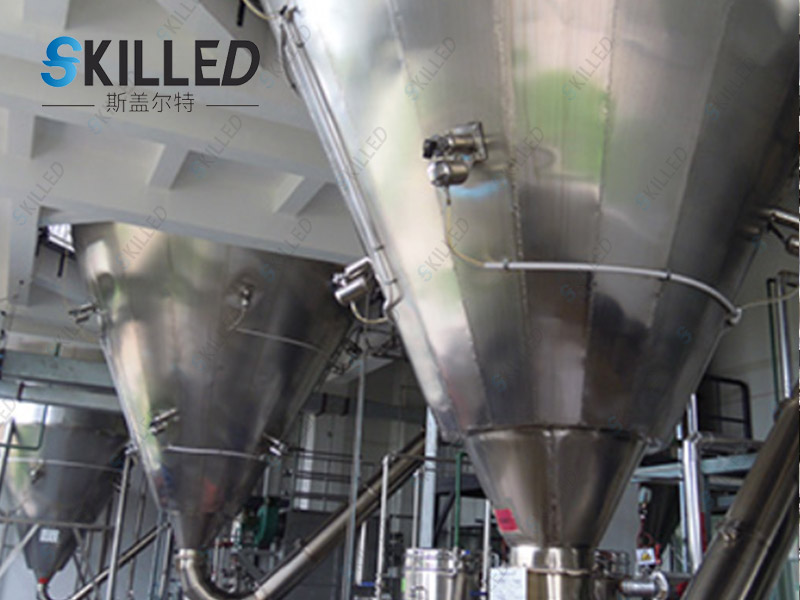

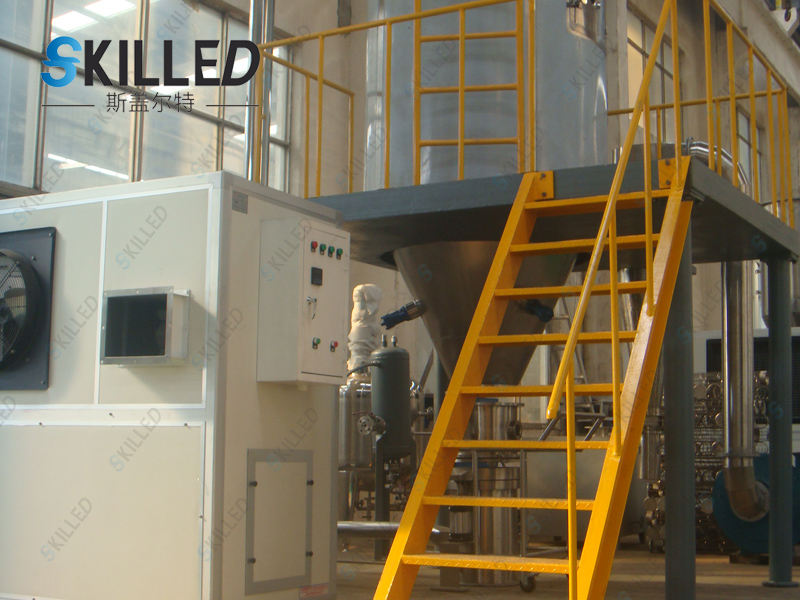

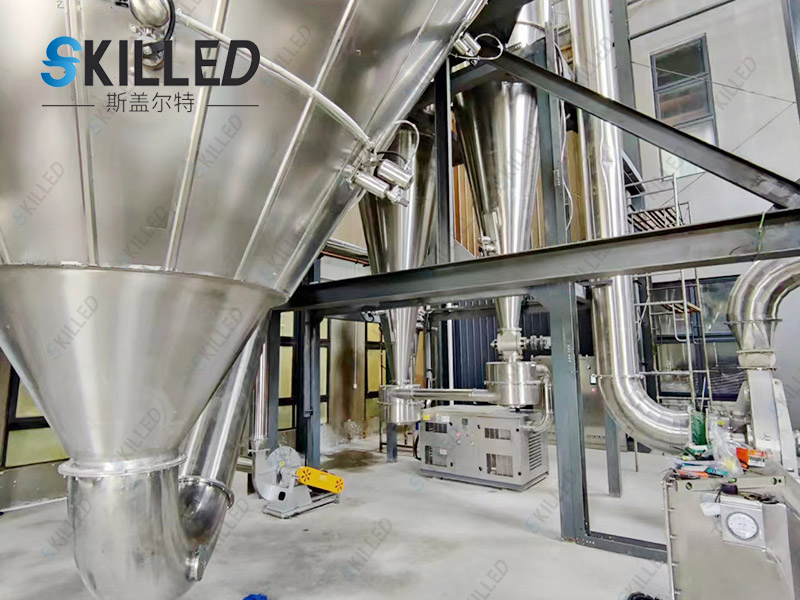

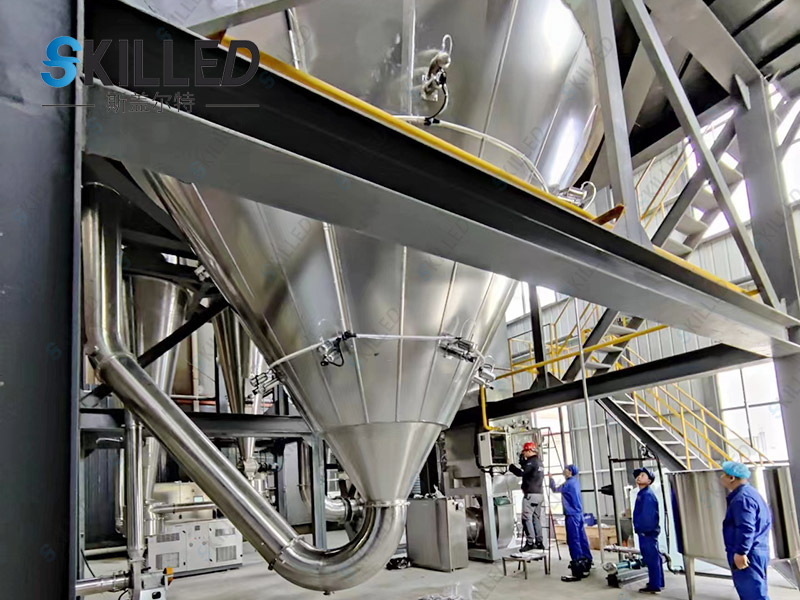

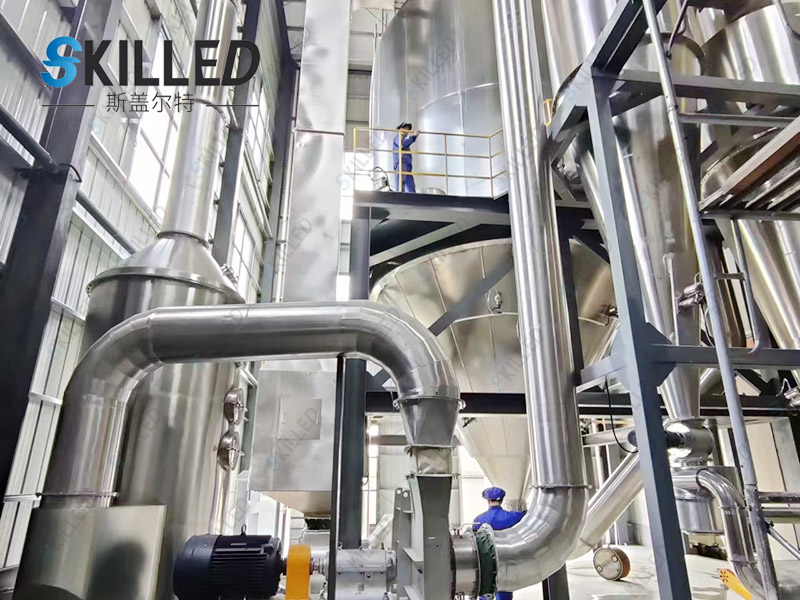

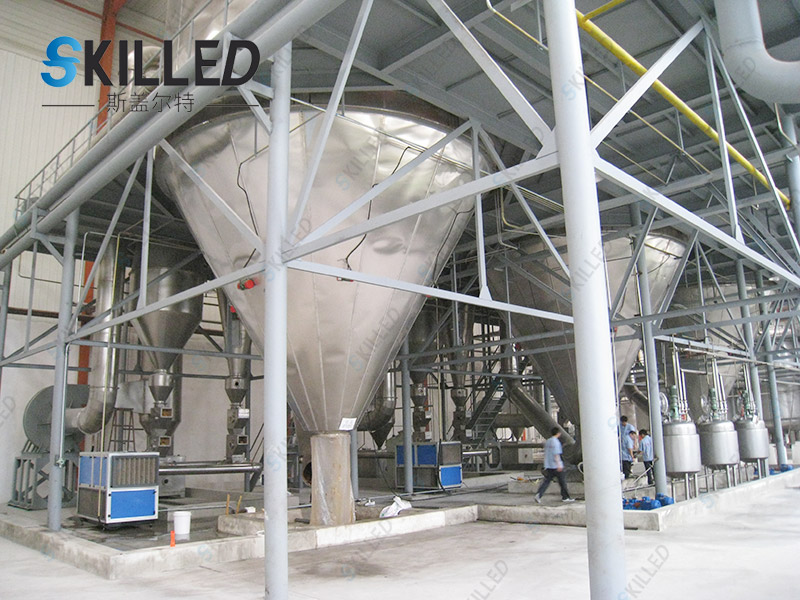

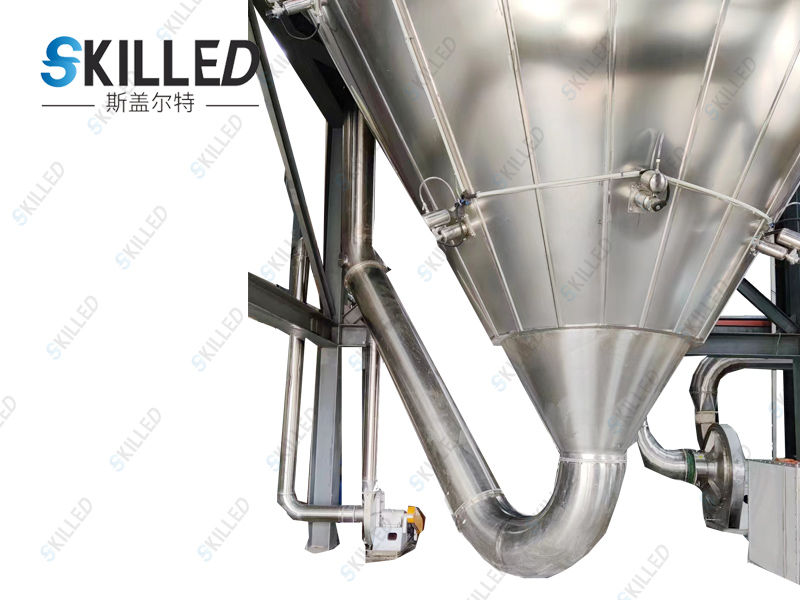

图片集锦
产品概述

冷却喷雾造粒装置是实用性及针对性很强的产品,是我公司为低熔点物料的冷却造粒“量体裁衣”精心设计的设备。


产品特点

1、用环境空气冷却的流化床冷却装置适宜于二段冷却方式,也可选用带冷输送空气的气动输送系统。
2、设计选定还要基于成品颗粒大小的要求,可以从细颗粒、粗颗粒到更粗颗粒粒、粗粒到更粗产品。


工作原理

冷却过程靠引进充足的低温空气完成。熔化物由通过装有一种特殊设计的转轮的旋转雾化器进行雾化或造粒,也可选择用压力喷咀或双流喷咀进行雾化。喷雾冷却用于化学制品、食品和制药行业,是一种将熔化的物料加工成自由流动颗粒并可控制颗粒大小的适宜方法。


技术特点

1、单独设计的涡流空气分配器,依据空气动力学和流体力学基本原理,强化了冷空气与热熔雾滴之间的质热交换,同时系统进风采用逆-并流方式,保证热熔雾滴被冷空气充分有效冷却,完成冷却造粒过程。
2、造粒塔采用夹套风冷装置,确保造粒塔内壁不发生物料的“热熔挂壁”现象。
3、“低帽式”排风结构装置,保证90%以上的成品在造粒塔底部获得收集,仅有少量微粉进入旋风分离器,减轻了旋风分离器的气固分离压力。
4、进入造粒塔系统的空气全部经过初、中、亚高效三级过滤,净化等级达到三十万级以上。
5、造粒塔内壁、出粉管道、旋风分离器材质选用SUS304/BA镜面不锈钢板材,焊缝处理全部采用氩气保护焊接,焊缝磨平抛光,抛光精度达到0.3μ,有效防止管路“积粉积料”现象。出粉管路及旋风分离器设有快开式清洗口,便于拆装、清洗、消毒和杀菌,完全符合食品卫生要求。
6、产品回收系统配有二次流化床冷却干燥装置,对完成喷雾造粒的微粉进行再冷却再干燥,经充分冷却干燥的成品流动性好,温度低,可以直接进行包装。


技术参数
项目单位机型SKLQ-3BSKLQ-5BSKLQ-10BSKLQ-20BSKLQ-30BSKLQ-80BSKLQ-120B
流浸膏最小kg/h24510204055
******kg/h4615304080120
沸腾能力最小kg/批26103060100150
******kg/批6153080160250450
液体比重kg/L≤1.30
原料容器量L26502204206209801600
容器直径mm4005507701000120014001600
引风机功率kw4.05.57.515223045
辅风机功率kw0.350.750.751.202.202.204
蒸汽耗量kg/h407099210300366465
压力Mpa0.1-0.4
电热型功率kw9152125.551.56075
压缩空气耗量m3/min0.90.90.90.91.11.31.8
压力Mpa0.1-0.4
作业温度室温-130℃自动调节
产品水份%≤0.5%
物料收得率%≥99%
设备噪音dB≤75
主机尺寸Φmm4005507701000120014001600
H1mm940105010701180162016201690
H2mm2100240026803150363041204740
H3mm2450275030203700410047705150
Bmm74089011101420160018202100
 重量 kg 500 800 1200 1500 2000 2500 3000
