SKGT系列滚筒冷却结片机
产品描述:冷却用滚筒刮片机,是一种连续式传导型冷却设备。物料在转鼓外壁上获得以水冷却夹套方式传递的温差,进行冷却结片。在冷却过程中,冷却水的温度由鼓内壁传到鼓外壁、再穿过料膜,其效率高,可连续操作。物料在转鼓的一个转动周期中完成布膜、刮料、得到制品的全过程。因此,在操作中,可通过调整进料浓度、料膜厚度、冷却介质温度、滚筒转数等参数获得预期的产品和相应的产量。 加料方式采用下浸料:下浸料是将浆料送至筒体下方的浸料槽中,筒体浸入料槽中,在回转过程中自动粘于筒面,通过控制浸入深度和筒体转速来调整料的厚度,因此结构简单,主机动力低。
咨询热线:139 2103 3123
产品详细

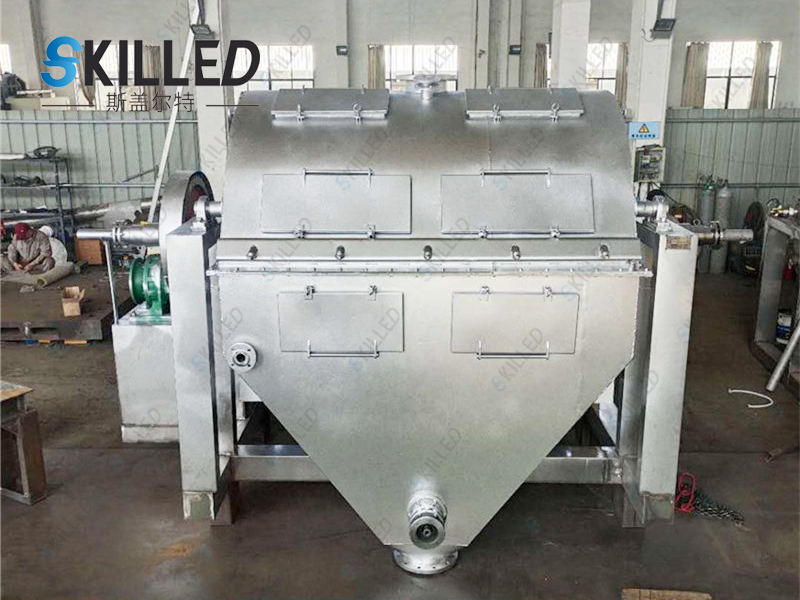

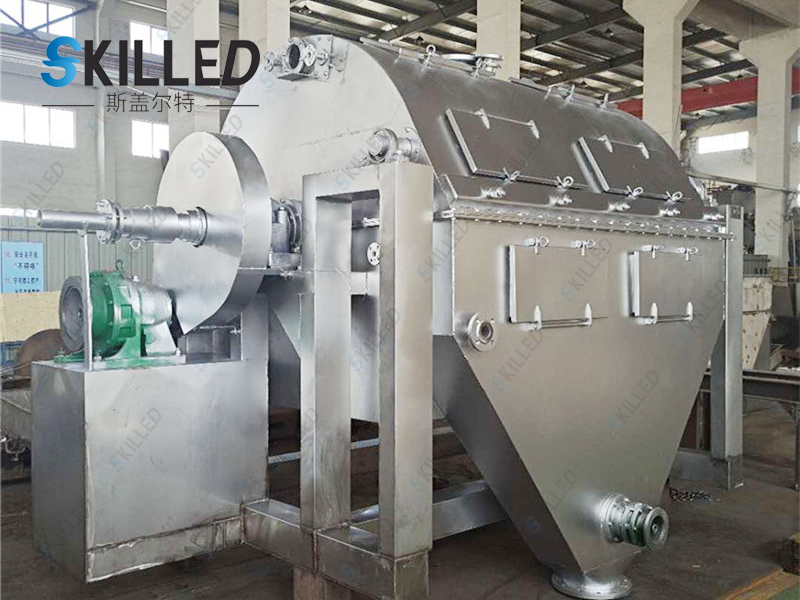

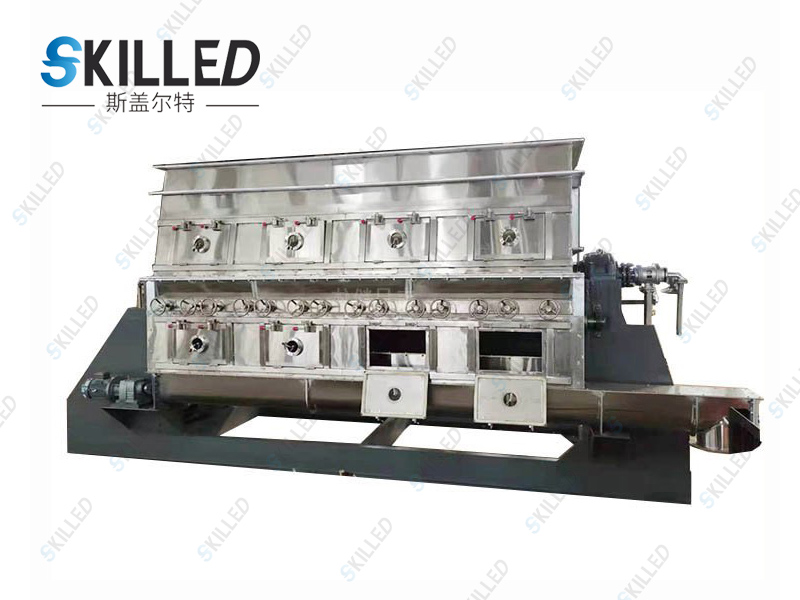

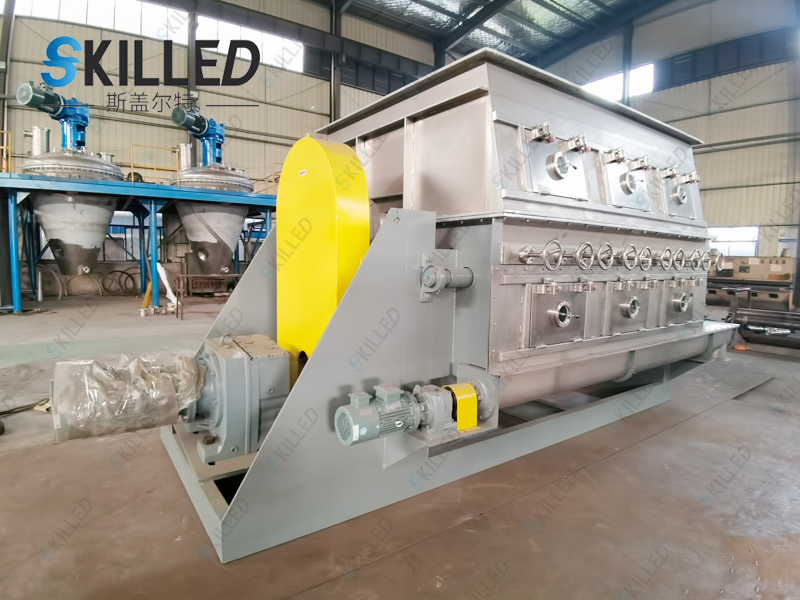

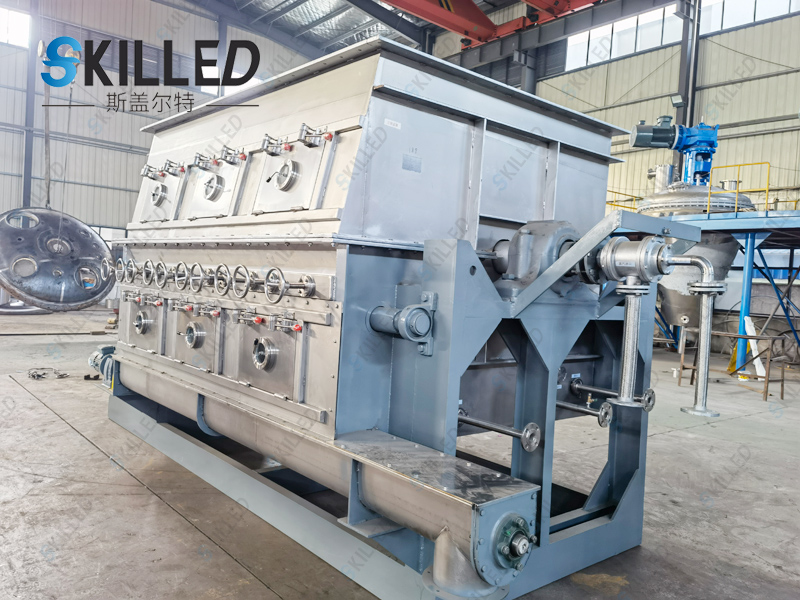

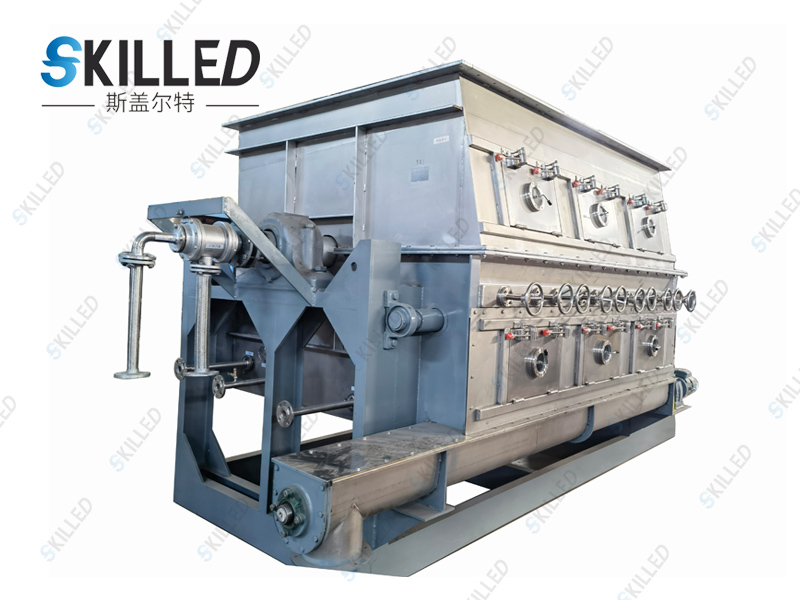

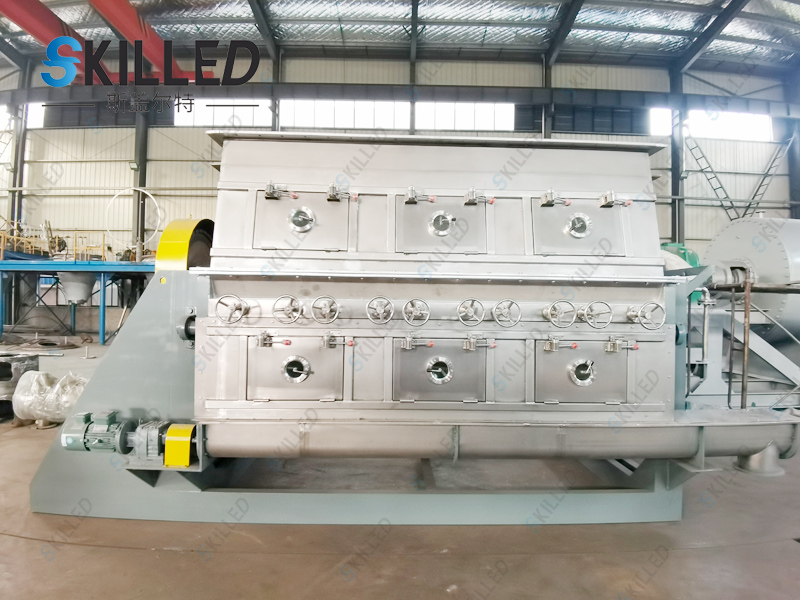

图片集锦
产品概述

冷却用滚筒刮片机,是一种连续式传导型冷却设备。物料在转鼓外壁上获得以水冷却夹套方式传递的温差,进行冷却结片。在冷却过程中,冷却水的温度由鼓内壁传到鼓外壁、再穿过料膜,其效率高,可连续操作。物料在转鼓的一个转动周期中完成布膜、刮料、得到制品的全过程。因此,在操作中,可通过调整进料浓度、料膜厚度、冷却介质温度、滚筒转数等参数获得预期的产品和相应的产量。

加料方式采用下浸料:下浸料是将浆料送至筒体下方的浸料槽中,筒体浸入料槽中,在回转过程中自动粘于筒面,通过控制浸入深度和筒体转速来调整料的厚度,因此结构简单,主机动力低。



工作原理

物料被置于储料槽内,通过滚筒转动带动物料粘在到冷却夹套的滚筒表面而形成薄膜,在滚筒转动一圈的过程中冷却结晶成片状粉体,再通过卸料刮刀片刮下,经螺旋输送物料完成对物料的收集。



应用范围

设备适用于食品、化工、医药等行业粘性、膏糊状物料制片、干燥等工序。



结片机的特点

 ● 性能达到现代国外设备水平,自动化程度高

 ● 变频器调速,转鼓转速可调

 ● 设有侧刮刀,避免转鼓侧端积料

 ● 转鼓车加工直线精度高,表面光洁度好

 ● 设备结构紧凑,占地面积小

 ● 适应范围广,操作简便、灵活

 ● 半管夹套式料盘,安全可靠

 ● 采用多组刮刀,调节灵活

 ● 雾化喷淋及多通道冷却,设备节能,冷却效果好

 ● 多功能,既可结片又可干燥



结片机的应用范围

分类

应用物料举例

有机类

顺酐、石蜡、沥青、己内酰胺、对硝基氯化苯、邻苯二酚、对二氯苯、偏苯三酸酐、间羟、1,8-二氨基萘、二氨基二苯甲基甲烷、N-苯基马来酰亚胺、三羟甲基丙烷、聚二乙醇、辛戊二醇、聚乙烯蜡、聚醋酸乙烯脂、TMP、多聚甲醛、十二羟基硬脂酸、磷酸三苯脂(TPP)、MS、氯甲烷等。

无机类

硫磺、硫化碱、雕白块、硫酸铝、氯化钙、烧碱、硫氢化钠等

精细化工类

4010NA、4020、RD、DTPD等防老剂;Aflux、Aktiplest、Z-80、增塑剂A、增塑剂B等增塑剂、RC系列有机钴盐、MOCA、皮革处理助剂、表面活性剂、塑料助剂、橡胶助剂、有机钯盐、防护蜡等

油脂化工类

硬脂酸及其盐类、脂肪酸(醇)及其盐类、甘油脂、DMP-100、松香甘油脂、棕榈油等。

树脂类

PF树脂、增粘树脂、萜稀树脂、松香树脂、酚醛树脂、聚合松香、环氧树脂、聚酰胺树脂、石油树脂C5-C9

其他

热熔胶、乳化炸药、明胶、蜂蜡、佛硅酸钠、热固性模塑料、橡塑物料、减压釜底物料、电子级材料、MDA、DTPT、硝基符合肥料、氮基复合肥、PP|高浓度复合肥等。



结片机的型号

规 格

转鼓规格mm

电机功率KW

切片转速r/min
  变频控制

参考外形尺寸mm(参考值)

L

W

H

SKGT-1

400×500

2.2-3

2.5-12

1400

800

1200

SKGT-2

600×600

2.2-3

2.5-12

1550

1000

1400

SKGT-3

600×800

3-4

2.5-12

1750

1000

1600

SKGT-4

800×1000

4-5.5

2.5-12

1950

1200

1800

SKGT-5

800×1200

4-5.5

2.5-12

2200

1200

1800

SKGT-6

1000×1000

4-5.5

2.5-12

1950

1400

2000

SKGT-7

1000×1200

5.5-7.5

2.5-12

2200

1600

2200

SKGT-8

1200×1200

5.5-7.5

2.5-12

2600

1600

2200

SKGT-9

1200×1500

5.5-7.5

2.5-12

2600

1900

2500

SKGT-10

1500×1500

7.5-11

2.5-12

3000

2000

2600

SKGT-11

2000×1500

11-15

2.5-12

4200

2100

2600

SKGT-12

2000×2000

11-15KW

2.5-12

3700

2500

2900

SKGT-13

2000×2500

15-21KW

2.5-12

3700

3000

3400

SKGT-14

2000×3000

15-21KW

2.5-12

4700

2400

2800
