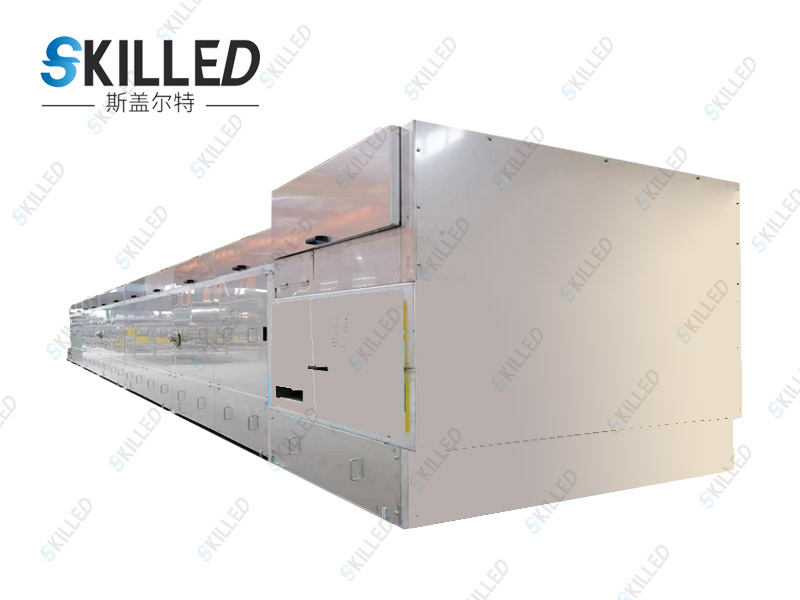

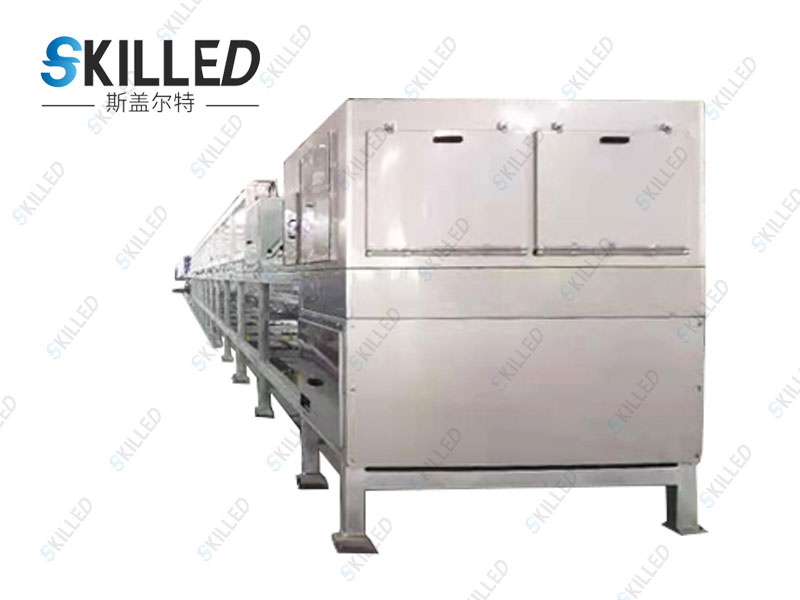

SKJP系列钢带结片机
产品描述:液态的物料流经拌热管道进入设备前端的布料装置(溢流槽),并不断的从溢流槽中溢出,不间断的均匀分布在运动的两层钢带之间。物料在上下两层钢带间受到冷却水的均匀冷却,用钢带自身优良的热传递特性,使液态物料在移动过程中固化成固体物料片。固化后的产品被下料刮刀从钢带上刮下,然后经过破碎机粉碎,经收集后直接进入包装程序。结片机将会采用PLC集中控制,具有速度、液位、电机热保护、上下游连锁等多种保护功能,自动化程度高。危险易伤人区域都装配了安全保护装置,配备了电气安全连锁开关或紧急停车装置,安全性能好。在结片机中,冷却水与物料不直接接触,产品既不会受污染也不会改变成份。冷却水由于不受污染可以循环使用或直接排出,对环境不会产生污染。
咨询热线:139 2103 3123
产品详细
图片集锦
产品概述

SKJP系列钢带结片机是利用物料的熔点低于300℃的特性,根据物料熔融态时的粘度范围,通过特殊的布料装置将熔融液均匀在其下方匀速移动的钢带上,在钢带下方设置的连续喷淋装置的冷却作用下,使物料在输送、移运过程中得到冷却、固化、破碎、包装,从而达到结片成型的目的。

     本产品是一种新型(熔融性)成型结片机。工作由液体经输送冷却变固体,溶点范围在50℃~300℃的物料均可结片成型。无灰尘,改善了生产环境;并有一定经济价值(节能,包装容器经济),更换产品快,制成片状产品均匀,厚度可调,无热应力;结片产品既易于包装、运输、储存,又便于用户计量,混合或再熔,能连续化生产。从进料到包装,减轻体力劳动,具有无级调速,流量可调,操作方便。广泛用于石油,精细化工等行业。 一机多用造条状,切块,片状;有毒物料可作封团式。


性能特点

  本产品是一种新型(熔融性)成型结片机。采用薄钢带传热和雾化喷淋冷却使熔融液得到迅速固化成型,采用单机旋转外壳。因此维护方便、磨损极少、生产率高。装卸和更换产品快捷。且落模成型机和钢带同步运行因而可以高速生产均匀的颗粒,提高生产率,增加生产利润。且能消除粉尘,改善了环境,显著扩大了粘度范围。该产品是一种经济而可靠的生产工艺,能够加工Φ2-8mm片状,这些产品十分均匀,呈条状和片状,稳定、无热应力而且纯度质量都很高。由于设备自带过滤清堵装置运行更可靠。

结构(1)

   根据加工产品的熔点(凝固点)、物料温度粘度及冷却效果的不同,来选择输送速度及机头转速,以免影响生产能力及粒状质量。

   该机由液体变固体片状,主要是通过模头结片,采用回转式钢带连续进行,通过喷淋水冷却定型。

结构(2)

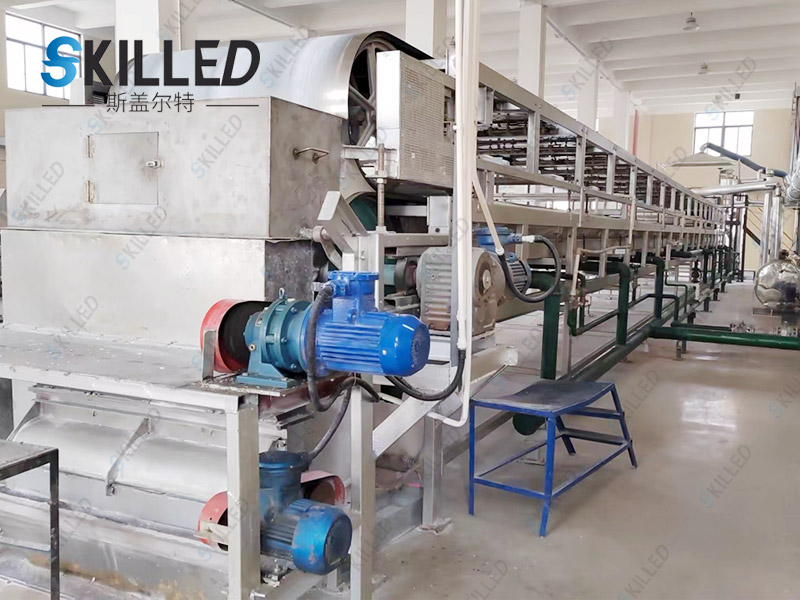

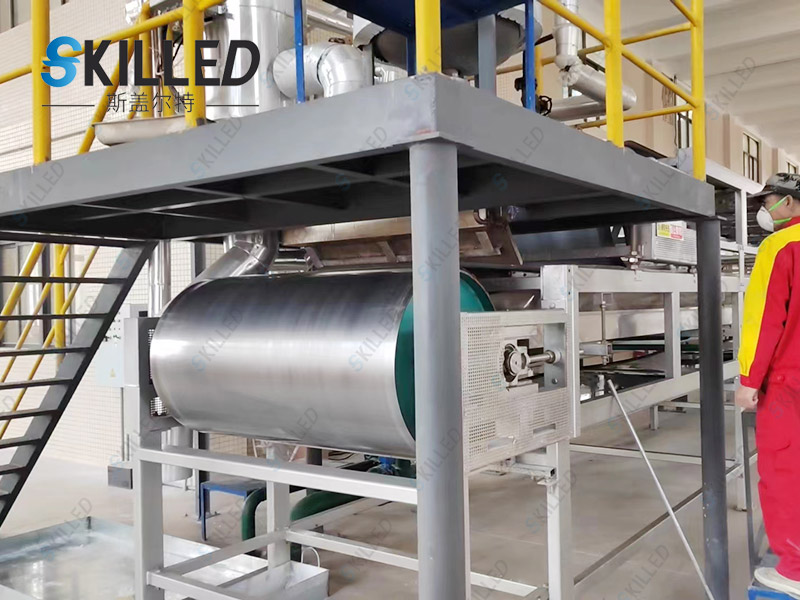

   该机主要由落料模造粒成型机头,冷却输送不锈钢带及带轮、喷淋冷却系统、传动系统、保温装置、机架、刮刀等组成。落料模造粒机头主要由机头模套和机头芯轴等组成。喷淋冷却系统主要由喷头、盛水池等组成。传动系统主要由减速箱(减速器)调速电机等组成。


适用物料

如石油树脂、松香及松香树脂、环氧树脂、聚酰胺树脂、聚酯树脂、C5树脂、C9树脂、C5C9聚合树脂、酚醛树脂、石蜡、硫磺、沥青、柏油、硫酸铝、热溶胶、硬脂酸盐、雕白块、顺酐、对硝基氯化苯、防老剂、脂肪酸、偏酐、氯化钙、间苯二胺、邻苯二酚、硫氢化钠、精制对二氯苯、偏酐、硬脂酸、硫化碱、尿素、橡胶助剂、各类添加剂、塑料助剂、抗氧化剂、防老剂、稳定剂、防霉剂、杀菌剂等物料。



典型应用

树脂行业,聚酯树脂,环氧树脂,松香树脂,油墨树脂,酚醛树脂等。


工艺流程




主要优点

◆ 快速固化减少与空气接触时间,防止物料变色。

◆ 产量高,缩短生产周期

◆ 粉尘少,改善生产环境。

◆ 产品均匀,有利于终端计量。

◆ 结构合理紧凑,维护简便,可以连续作业并提高 生产效率。


工作原理

液态的物料流经拌热管道进入设备前端的布料装置(溢流槽),并不断的从溢流槽中溢出,不间断的均匀分布在运动的两层钢带之间。物料在上下两层钢带间受到冷却水的均匀冷却,用钢带自身优良的热传递特性,使液态物料在移动过程中固化成固体物料片。固化后的产品被下料刮刀从钢带上刮下,然后经过破碎机粉碎,经收集后直接进入包装程序。结片机将会采用PLC集中控制,具有速度、液位、电机热保护、上下游连锁等多种保护功能,自动化程度高。危险易伤人区域都装配了安全保护装置,配备了电气安全连锁开关或紧急停车装置,安全性能好。在结片机中,冷却水与物料不直接接触,产品既不会受污染也不会改变成份。冷却水由于不受污染可以循环使用或直接排出,对环境不会产生污染。


技术参数
型号钢带宽度(mm)有效冷却长度(m)
SKJP10010005-25
SKJP120120010—25
SKJP150150010-40
SKJP200200010-25
